Trimble Earthworks: Next Generation Grade Control

Features der neuen Steuerungs-Plattform: Automatik-Nachrüstung für Bagger, Dozer ohne Masten u.v.m.

Trimble führt  ab dem zweiten Quartal 2017 eine neue technische Plattform für die Maschinensteuerungen für Bagger und Dozer mit einer völlig neuen Systemarchitektur ein. Trimble Earthworks bietet viele Neuerungen und Vorteile mit denen Erdbauprojekte präziser und  in noch kürzerer Zeit abgeschlossen werden können.

Intuitive Software, robuste Hardware

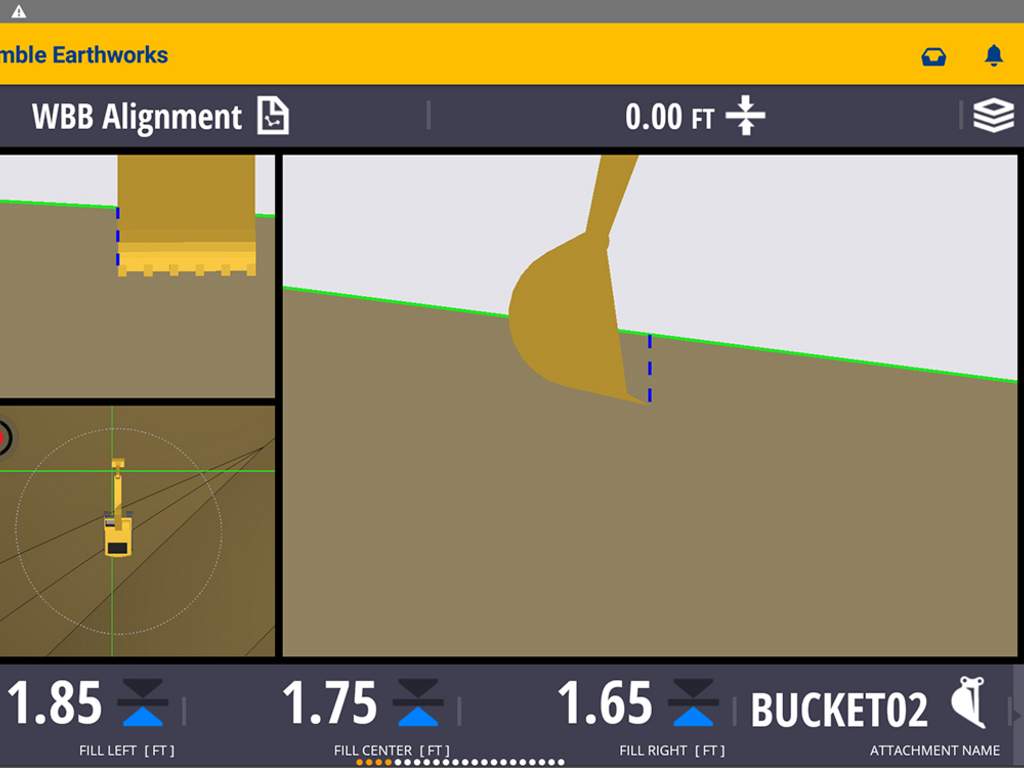

Die Trimble Earthworks Grade Control App läuft auf dem neuen 10-Zoll (25,7 Zentimeter) Trimble TD520 Touchscreen Android Display. Die Software wurde in Zusammenarbeit mit Anwendern von Maschinensteuerungssystemen  weltweit entwickelt. Das Ergebnis ist eine anwenderoptimierte Benutzeroberfläche, mit der der Fahrer eine maximale Arbeitsleistung seiner Maschine erreicht.

Erdarbeiten mit der Earthworks App lassen sich leicht im laufenden Betrieb erlernen. Die App bietet farbige 3D-Grafiken, natürliche Interaktionen, Gestensteuerung und intuitiv erlernbare Funktionen. Mit frei wählbaren und konfigurierbaren Ansichten kann die Oberfläche an die Anforderungen des Fahrers optimal angepasst werden. Der Anwender kann jeweils die Perspektiven wählen mit denen er am besten arbeiten kann und die höchste Produktivität erzielt.



Wie mit dem GCS900 auch, können mit der Earthworks Plattform drahtlos Daten vom Büro auf den Maschinenrechner und zurück übertragen werden, so dass immer das aktuellste Oberflächendesign zur Verfügung steht.

Mit dem Android-Betriebssystem können Sie darüber hinaus andere nützliche Anwendungen aus dem Internet herunterladen. Die Trimbe Earthworks App kann auch auf anderen Android Geräten installiert werden, die möglicherweise bereits in der Kabine installiert sind.

Ein Unterschied zum GCS900 besteht in der physischen Trennung von Display und der Recheneinheit mit der Steuerungsintelligenz. Ausgeführt wird das Maschinensteuerungssystem „Trimble Earthworks für Bagger“ vom Electronic Controller EC520, der nicht mehr, wie die CB460 beim GCS900, im sichtbaren Bereich der Kabine installiert ist. Als Bediengerät kann das neue robuste  TD520 Touchscreen Display oder ein Fremddisplay basierend auf Android OS eingesetzt werden.

Integrierte 3D-Bagger-Automatik auch als Nachrüstsystem

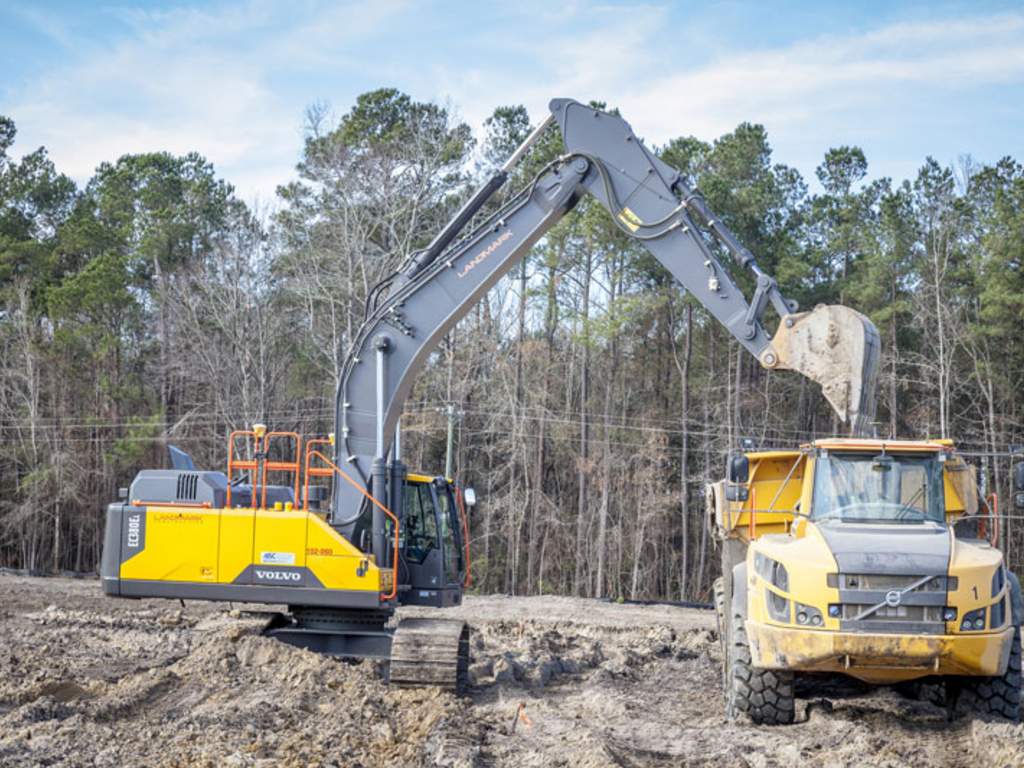

Trimble bietet jetzt mit Earthworks das einzig verfügbare Automatik-Nachrüstsystem für Bagger, die nicht ab Werk vorgerüstet sind. Die 3D-Automatik steigert die Produktivität des Baggers erheblich. Zusammen mit den GS520 Ausleger-Sensoren, zwei Satellitenempfängern (Dual GNSS) und dem Ventilmodul VM510 kann der Bagger halbautomatisch arbeiten:

  • Der Fahrer steuert nur noch den Stiel der Maschine manuell
  • Trimble Earthworks steuert den Ausleger und die Schaufel

Der Fahrer bleibt immer auf der vorgegebenen Höhe, vermeidet ungeplanten Aushub und Zeitverlust durch Nachbesserungsarbeiten oder unnötigen Wiedereinbau. Glatte, flache oder geneigte Flächen können so präziser und schneller erstellt werden als mit der manueller Steuerung.

Dual GNSS ohne Masten

Bei der neuen Maschinensteuerung für Raupen „Trimble Earthworks Dozer“ werden zwei GNSS Empfänger auf der Kabine statt zuvor auf dem Schild montiert, so dass sich auf dem Schild keine Masten mit Verkabelungen mehr befinden.

Mit der neuen Konfiguration sind die  wertvollen Empfänger jetzt besser geschützt, es befinden sich keine störenden Masten mehr auf dem Schild und die Empfänger können bei einem Maschinenwechsel deutlich schneller entfernt und wieder installiert werden.

Die Steuerung mit Dual-GNSS eignet sich hervorragend für Böschungsarbeiten und komplexe Oberflächenformen mit engen Toleranzen

GCS900: Support und Upgrades für bewährtes Maschinensteuerungssystem

Das seit Jahren bewährte und regelmäßig weiterentwickelte 3D und 2D-Baumaschinensteuerungssystem GCS900 für Bagger, Dozer und Grader bleibt weiterhin im Verkauf. Trimble und SITECH sichern Support und Updates für das GCS900 für viele weitere Jahre zu, so dass Sie auch heute unbesorgt das GCS900 erwerben können. Darüber hinaus können Bauunternehmer, die sich noch nicht für die neue Plattform entscheiden möchten, das bewährte GCS900 mit einer Upgrade-Option auf Earthworks erwerben.

Weitere Informationen zu Trimble Earthworks Bagger und Trimble Earthworks Dozer.
