Laserempfänger

Der HR320 ist ein robuster Hand-Laserempfänger für Nivellieranwendungen im Außenbereich. LCDs auf der Vorder- und Rückseite zeigen einen 5-Segment-Pfeil an, der die Soll-Höhen-Position anzeigt. Ein lauter Signalton ist so konzipiert, dass er auch auf lauten Baustellen zu hören ist. Mit dem großen, leicht ablesbaren LCD-Display auf der Vorder- und Rückseite ist es ideal für Außenanwendungen.

​Anwendung

Nivellieranwendungen im Außenbereich

Eigenschaften

• LCD-Kanäle: 5
• Erfassungshöhe: 50,0 mm
• Empfangswinkel: 90°
• Soll-Höhe-Genauigkeit: Fein 2,0 mm, Grob 6,0 mm
• Stromversorgung: Zwei 1,5-V-Batterien (Typ LR6/AA)
• Betriebsdauer der Batterie: Alkalisch 70+ Stunden​
• Piepser-Lautstärken: hoch 100+ dBA, niedrig: 75 bis 85 dBA
• Automatische Abschaltung
• Gewicht: 0,3 kg
• Abmessungen: 16,3 cm x 7,4 cm x 2,9 cm

Der Spectra Precision HL450 Laser-Handempfänger verfügt über eine digitale Höhenanzeige, die eine numerische Anzeige von ± 40 mm bietet. Die Anzeige erfolgt auf den großen LCD-Displays auf der Vorder- und Rückseite und zeigt genau an, wie weit Ihr Nivellement von der Soll-Höhe entfernt ist. Genaue Messungen können durchgeführt werden, ohne dass die Stabklemme bewegt werden muss, was Zeit spart und die Produktivität erhöht.

Bei den Modellen mit digitaler Anzeige, die das Präfix HL tragen, müssen Sie den Empfänger nicht in die Soll-Höhe bringen, da er anzeigt, wie weit Sie von der Soll-Höhe entfernt sind - so können Sie schneller und genauer arbeiten. Sie können schnell abschätzen, wie viel Material Sie schneiden oder auffüllen müssen.

​Anwendung

Nivellieranwendungen im Außenbereich. Der Spectra Precision HL450 Laser-Empfänger ist ein kostengünstiger Empfänger mit Digitalanzeige und großartiger Leistung.

Merkmale

• Arbeitsradius (Laserabhängig): 1 - 200 m
• Laser-Detektionshöhe: 102 mm
• Numerische Ablesung Höhe: 76 mm
• ​Genauigkeit: Fein 1,0 mm, Medium 5,0 mm
• Kalibrierung: 0,1 mm
• ​Empfangswinkel: ± 45° Minimum
• ​Empfangbare Wellenlänge: 610 - 900 nm
• ​Stromversorgung: 2 x 1,5 Volt "AA"-Batterien
• Betriebsdauer der Batterie: 70+ Stunden​
• ​Piepser-Lautstärken: Laut = 100+ dBA, Niedrig = 65 dBA
• Automatische Abschaltung
• Wasserdicht, staubdicht nach IP67
• Abmessungen: 168,0 x 76,0 x 36,0 mm

Bei den Modellen mit digitaler Anzeige, die das Präfix HL tragen, müssen Sie den Empfänger nicht in die Soll-Höhe bringen, da er anzeigt, wie weit Sie von der Soll-Höhe entfernt sind - so können Sie schneller und genauer arbeiten. Sie können schnell abschätzen, wie viel Material Sie schneiden oder auffüllen müssen.

Anwendung

Nivellieranwendungen im Außenbereich. Der Spectra Precision HL700 Laser-Handempfänger ist besonders genau und vielseitig.

Merkmale

• Arbeitsradius (Laserabhängig): 1 - 460 m
• Laser-Detektionshöhe: 127 mm
• Numerische Ablesung Höhe: 102 mm
• ​Genauigkeit: Ultrafein 0,5 mm, Superfein 1,0 mm, Fein 2,0 mm, Medium 5,0 mm, Grob 10,0 mm
• ​Empfangswinkel: ± 45° Minimum
• ​Empfangbare Wellenlänge: 610 - 780 nm
• ​Stromversorgung: 2 x 1,5 Volt "AA"-Batterien
• Betriebsdauer der Batterie: 60+ Stunden​
• ​Piepser-Lautstärken: Laut = 110 dBA, Mittel = 95 dBA, Leise = 65 dBA
• Automatische Abschaltung
• Wasserdicht, staubdicht nach IP67
• Abmessungen: 168,0 x 76,0 x 36,0 mm

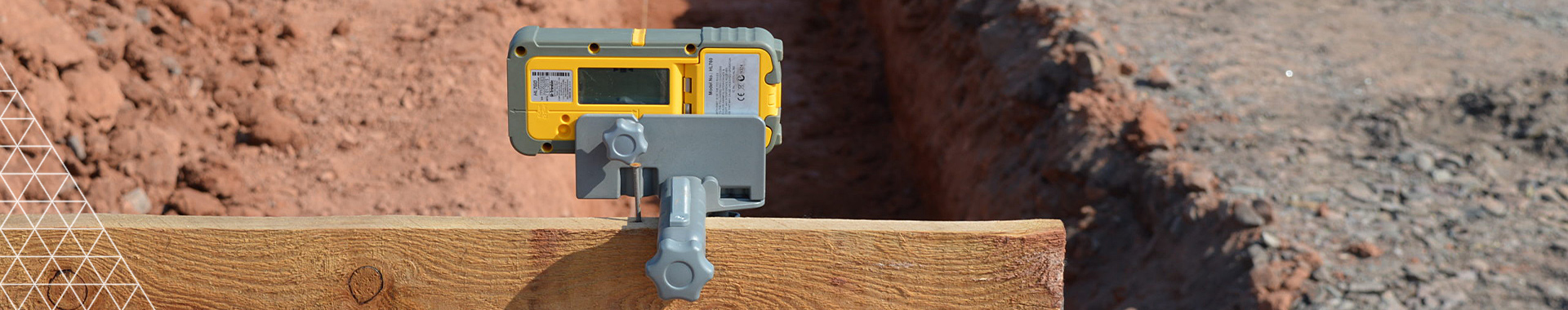

Die HL760 und der HL760U sind äußerst vielseitige Laser-Handempfänger für einfache und anspruchsvolle Nivellier- und Ausrichtungsanwendungen. Er wurde für Bauunternehmen entwickelt, die im Bereich Beton und Baustellenvorbereitung tätig sind.

Bei den Modellen mit digitaler Anzeige, die das Präfix HL tragen, müssen Sie den Empfänger nicht in die Soll-Höhe bringen, da er anzeigt, wie weit Sie von der Soll-Höhe entfernt sind - so können Sie schneller und genauer arbeiten. Sie können schnell abschätzen, wie viel Material Sie schneiden oder auffüllen müssen.

Der HL760U ist ideal für den Einsatz mit allen Rotationslasern, einschließlich Rot-, IR- und Grünstrahl-Lasern.

Anwendungen

Anspruchsvolle Nivellierarbeiten wie Betonarbeiten und Baustellenvorbereitung

Eigenschaften

• Arbeitsradius (Laserabhängig): 1 m - 460 m
• Laser-Detektionshöhe: 127,0 mm
• Numerische Ablesung Höhe: 102 mm
• ​Genauigkeit: Ultrafein 0,5 mm, Superfein 1,0 mm, Fein 2,0 mm, Medium 5,0 mm, Grob 10,0 mm
• ​Empfangswinkel: ± 45° Minimum
• ​Betriebsdauer der Batterie: 60+ Stunden
• ​Empfangbare Wellenlänge: 610 nm - 780 nm (HL760), 520 nm - 780 nm (HL760U)
• ​Piepser-Lautstärken: Laut = 110 dBA, Mittel = 95 dBA, Niedrig = 65 dBA
• Stromversorgung: 2 x 1,5 Volt "AA"-Batterien
• Automatische Abschaltung
• Wasserdicht, staubdicht nach IP67
• Abmessungen: 168,0 x 76,0 x 36,0 mm

Entwickelt als Ergänzung zu den Spectra Precision Laser-Sendern als Komplettlösung für den professionellen Bauunternehmer

Der CR600 Kombi-Laserempfänger ist ein maschinenmontierbarer Anzeigeempfänger für kleine Planier- und Aushubgeräte sowie ein herkömmlicher Laserempfänger, der an einer kleinen Maschine oder einer Messlatte befestigt wird. Der CR600 verfügt sowohl über eine Magnethalterung für die schnelle Maschinenmontage als auch über eine Messlattenklemme.

Anwendungen:

Nivellierarbeiten im Hoch- und Erdbau sowie als Maschinenempfänger für kleine Planier- und Aushubgeräte

Merkmale:

• Laser-Detektionshöhe: 270 mm
• Numerische Ablesung Höhe: 114 mm
• Genauigkeit (Dead-band): Ultrafein 0,1 mm, Superfein 1,0 mm, Fein 1,5 mm , Medium 3,0 mm, Grob 6,0 mm, Maschine: Fein 10,0 mm, Grob 25,0 mm
• Empfangswinkel: 270° (abhängig von Laser und Entfernung)
• Piepser-Lautstärken: Laut, Leise, Aus
• LED-Anzeigen: Grün Soll-Höhe, Rot Hoch, Blau Niedrig
• Stromversorgung: 3 x 1,5 Volt "AA"-Batterien
• Betriebsdauer der Batterie: 100+ Stunden
• Gewicht ohne Klemme: 0,5 kg
• Abmessungen: 93 x 180 x 30 mm
• Automatische Abschaltung
• Wasserdicht, staubdicht nach IP67

Lieferumfang:

• Spectra Precision CR600
• Magnethalterung C71
• Lattenhalterung C70

Der CR700 Kombi-Laserempfänger ist ein maschinenmontierbarer Anzeigeempfänger für kleine Planier- und Aushubgeräte sowie ein herkömmlicher Laserempfänger, der an einer kleinen Maschine oder einer Messlatte befestigt wird. Der CR700 verfügt sowohl über eine Magnethalterung für die schnelle Maschinenmontage als auch über eine Messlattenklemme.

Der CR700 ist funkkompatibel mit den Neigungslasern der Serien GL400N / GL600N und dem HV302 und ermöglicht die Nutzung von zeitsparenden Funktionen wie Grade Match, Fingerprinting, PlanLok und Achsausrichtung

Anwendungen:

Nivellierarbeiten im Hoch- und Erdbau sowie als Maschinenempfänger für kleine Planier- und Aushubgeräte

Merkmale

• Arbeitsradius (Laserabhängig): 1 m - 460 m
• Laser-Detektionshöhe: 270 mm
• Numerische Ablesung Höhe: 102 mm
• Funk:  Vollständige 2-Wege-Kommunikation, Betrieb und Sicherheitsfunktion mit gekoppeltem Gerät
• Funkarbeitsradius: Bis zu 200 m, je nach Ausrichtung, Bedingungen und gekoppeltem Gerät
• Genauigkeit (Dead-band): Ultrafein 0,5 mm, Superfein 1,0 mm, Fein 2,0 mm , Medium 5,0 mm, Grob 10,0 mm, Maschine 25,0 mm
• Empfangswinkel: 200° Minimum (abhängig von Laser und Entfernung)
• Stroboskop: Anti-Strobe-Sensor
• Empfangbare Wellenlänge: 610 nm - 780 nm
• Piepser-Lautstärken: Laut = 110 dBA, Mittel = 95 dBA, Niedrig = 65 dBA
• LED-Anzeigen: Grün Soll-Höhe, Rot Hoch, Blau Niedrig
• Stromversorgung: 3 x 1,5 Volt "AA"-Batterien
• Betriebsdauer der Batterie: 60+ Stunden
• Gewicht ohne Klemme: 471 g
• Abmessungen: 98 x 200 x 37 mm
• Automatische Abschaltung
• Wasserdicht, staubdicht nach IP67

Lieferumfang:

• Spectra Precision CR700
• Magnethalterung C71
• Lattenhalterung C70

Der LR30 Laser-Maschinenempfänger ist als eigenständige Anzeigeempfänger für Planiergeräte wie Planierraupen, Grader, Kompaktlader und anderen Planiermaschinen konzipiert.

Fünf Kanäle mit Neigungsinformationen plus Richtungsanzeige außerhalb des Laserstrahls zeigen an, in welche Richtung man sich bewegen muss, um wieder in den Strahl zu gelangen. Drei wählbare Genauigkeiten erfüllen Auftragstoleranzen von der Grobplanie bis zur Endbearbeitung für maximale Flexibilität. Der LR30 bietet vollständigen 360-Grad-Empfang aus allen Richtungen. Die einstellbare, ultrahelle LED mit grüner Soll-Höhe-Anzeige bietet eine vom Benutzer auswählbare, leicht ablesbare Anzeige, die sich den Lichtverhältnissen anpasst. Der LR30 arbeitet mit allen gängigen Rotationslasern und ist schnell und einfach installiert.

​Anwendung

Planien mit Raupen, Grader, Kompaktlader, Planierschild

Eigenschaften

• Kanäle: 5
• Empfangsbereich: 360°
• Empfangshöhe: 171 mm
• Reichweite: Über 460 m Radius (laserabhängig)
• Laser RPM: Minimum 104, Maximum 1200
• Soll-Höhe-Genauigkeit: Fein 5 mm, Standard 12 mm, Grob 32 mm
• Stromversorgung und Betriebsdauer: 4 Alkaline-Batterien 50 – 75 Std., 4 NiMH 40 – 50 Std.
• Automatische Abschaltung
• Gewicht: 2,7 kg (mit Batterien)
• Abmessungen: 343 mm x 142 mm x 149 mm

Die LR50 und LR50W Laser-Maschinenempfänger sind als eigenständige Anzeigeempfänger für Planier- und Aushubmaschinen wie Planierraupen, Bagger, Baggerlader, Grader und Planierschilde konzipiert.

Die integrierte Schildneigungsanzeige hilft dem Bediener, das Schild in der richtigen Höhe und Neigung zu fahren, die Lotrecht-Anzeige dient der genauen Höhenkontrolle bei Aushubarbeiten. Durch den Versatz der Soll-Höhe erhalten Sie mehr Ablesewerte über der Sollhöhe und nutzen den gesamten Empfänger für produktive Aushubarbeiten. LR50W verbindet sich drahtlos mit der Kabinenanzeige RD20.

Anwendung

Planien mit Raupen, Grader, Kompaktlader, Planierschilden und Aushubarbeiten mit Bagger oder Baggerlader.

Merkmale

• Kanäle: 5
• Empfangsbereich: 360°
• Empfangshöhe: 171 mm
• Reichweite: Über 460 m Radius (laserabhängig)
• Laser RPM: Minimum 105, Maximum 1200
• Soll-Höhe-Genauigkeit Planie: Fein 5 mm, Standard 10 mm, Grob 20 mm
• Soll-Höhe-Genauigkeit Bagger: Fein 12 mm, Standard 25 mm, Grob 50 mm
• Genauigkeit/Tilt Schildneigung: ± 0,5°, ± 1,5°, ± 2,5 °
• Stromversorgung und Betriebsdauer LR50: 4 Alkaline-Batterien 45 – 60 Std., 4 NiMH 30 – 45 Std.
• Stromversorgung und Betriebsdauer LR50W: 4 Alkaline-Batterien 20 – 30 Std., 4 NiMH 15 – 20 Std.
• Automatische Abschaltung
• Abmessungen: 343 mm x 142 mm x 149 mm

Lieferumfang

• Laserempfänger LR50/LR50W
• Optional: RD20 Drahtlose Fernanzeige
• Optional: Magnetstange

Spectra Precision LR60 / LR60W

Die LR60 & LR60W Laser-Maschinenempfänger sind als eigenständige Anzeigeempfänger für Planier- und Aushubmaschinen wie Planierraupen, Bagger, Baggerlader, Grader und Planierschilde konzipiert.

Die integrierte Schildneigungsanzeige hilft dem Bediener, das Schild in der richtigen Höhe und Neigung zu fahren, die Lotrecht-Anzeige dient der genauen Höhenkontrolle bei Aushubarbeiten mit dem Bagger.​ Durch den Versatz der Soll-Höhe erhalten Sie mehr Ablesewerte über der Sollhöhe und nutzen den gesamten Empfänger für produktive Aushubarbeiten. LR50W verbindet sich drahtlos mit der Kabinenanzeige RD20​

Der LR60 bietet 8 Kanäle für Neigungsinformationen plus Richtungsanzeiger außerhalb des Lichtstrahls sowie vier wählbare Genauigkeiten für jede Anforderung. LR60W verbindet sich drahtlos mit der Kabinenanzeige RD20.

Anwendung

Planien mit Raupen, Grader, Kompaktlader, Planierschilden und Aushubarbeiten mit Bagger oder Baggerlader.

Merkmale

• Kanäle: 9
• Empfangsbereich: 360°
• Empfangshöhe: 222 mm
• Reichweite: Über 460 m Radius (laserabhängig)
• Laser RPM: Minimum 105, Maximum 1200
• Soll-Höhe-Genauigkeit Planie: Setup 5 mm, Fein 10 mm, Standard 20 mm, Grob 20 mm
• Soll-Höhe-Genauigkeit Bagger: Setup 6 mm, Fein 12 mm, Standard 25 mm, Grob 50 mm
• Winkelkompensation: Fein 12 mm, Standard 25 mm
• Genauigkeit/Tilt Schildneigung: ± 0,5°, ± 1,5°, ± 2,5 °
• Stromversorgung und Betriebsdauer LR60: 4 Alkaline-Batterien 45 – 75 Std., 4 NiMH 40 – 50 Std.
• Stromversorgung und Betriebsdauer LR60W: 4 Alkaline-Batterien 25 – 35 Std., 4 NiMH 25 – 35 Std.
• Automatische Abschaltung
• Abmessungen: 394 mm x 142 mm x 149 mm

Lieferumfang

• Laserempfänger LR60/LR60W
• Optional: RD20 Drahtlose Fernanzeige
