Maschinensteuerung für Dozer

Führen Sie Erdarbeiten mit Ihren Raupen produktiver und effizienter aus. Die Technologien von Trimble bieten Ihnen Lösungen für jeden Einsatzzweck. Die innovativen und hochwertigen Produkte ermöglichen Ihnen präziseres Arbeiten in nahezu absteckungsfreier Umgebung. Steigern Sie Ihre Produktivität und die Leistung Ihrer Dozer durch effiziente Vernetzungstechnologien und einfache Steuerung.

Die Einrichtung unserer Systeme ist für alle Hersteller möglich.

Die von uns verbauten Vorrüstungen erlauben Ihnen die Dozer bei Bedarf mit Earthworks oder dem 3D-System GCS900 aufzurüsten. Nutzen Sie die Vorrüstungen, um den eigenen Maschinenfuhrpark flexibel einzusetzen oder Ihre Vermietungsmaschinen mit unterschiedlichen Varianten anbieten zu können.

Anwendungen

Eine Vorrüstung eignet sich besonders für:

  • Maschinen die vermietet werden
  • Flexible Nutzung im eigenen Maschinenpool

Systeme

Earthworks

Earthworks bietet neben den Vorteilen des 3D-Systems eine optionale Dozer-Automatik für höchste Präzision und signifikante Steigerung der Produktivität.

3D-System GCS900

Das GCS900 ermöglicht es schneller, günstiger und genauer zu arbeiten. Die gewünschte Geländekontur wird in einem Arbeitsgang erstellt, der klassische Vermessungsaufwand, das langsame Heranarbeiten an die Soll-Höhe sowie Nacharbeiten entfallen komplett.

Komponenten

  • Maschinenspezifische Grundverkabelung
  • Halterungen
  • Masten (ohne Masten bei Earthworks)
  • Neigungssensoren (AS450, 460, 400, RS 400 oder Earthworks EC520, GS520 und SNM 410)

Mit dem Absenden des Kontaktformulars erklären Sie sich damit einverstanden, dass Ihre persönlichen Daten zur Bearbeitung Ihres Anliegens verwendet werden (Weitere Informationen und Widerrufshinweise finden Sie in der Datenschutzerklärung).



Alle mit * gekennzeichneten Felder sind Pflichtfelder.



Das 2D-System GCS900 ist ein extrem flexibles System für Querneigungs- und Höhensteuerung. Es ermöglicht die Höhenreferenzierung über Laser oder Ultraschall sowie die Querneigungssteuerung über eine Sensor- oder Zweimastlösung.



Das 2D-System GCS900 kann zu einem 3D System aufgewertet werden.

Anwendungen

Das 2D-System eignet sich besonders für Planierarbeiten zur Herstellung einfacher Geländekonturen.

  • Straßenbau
  • Straßenerhaltung
  • Gewinnungsindustrie
  • Banketten
  • Gräben und Böschungen
  • Land und Forstwirtschaft

Komponenten

Konfigurationen

Basissystem mit automatische Querneigung

In der Bedieneinheit wird eine Soll-Querneigung gewählt und der Neigungssensor am Schild liefert permanent die Ist-Neigung. Anhand des Vergleichs steuert die Bedieneinheit automatisch die hydraulischen Proportionalventile des Schildes an.

Lasersteuerung

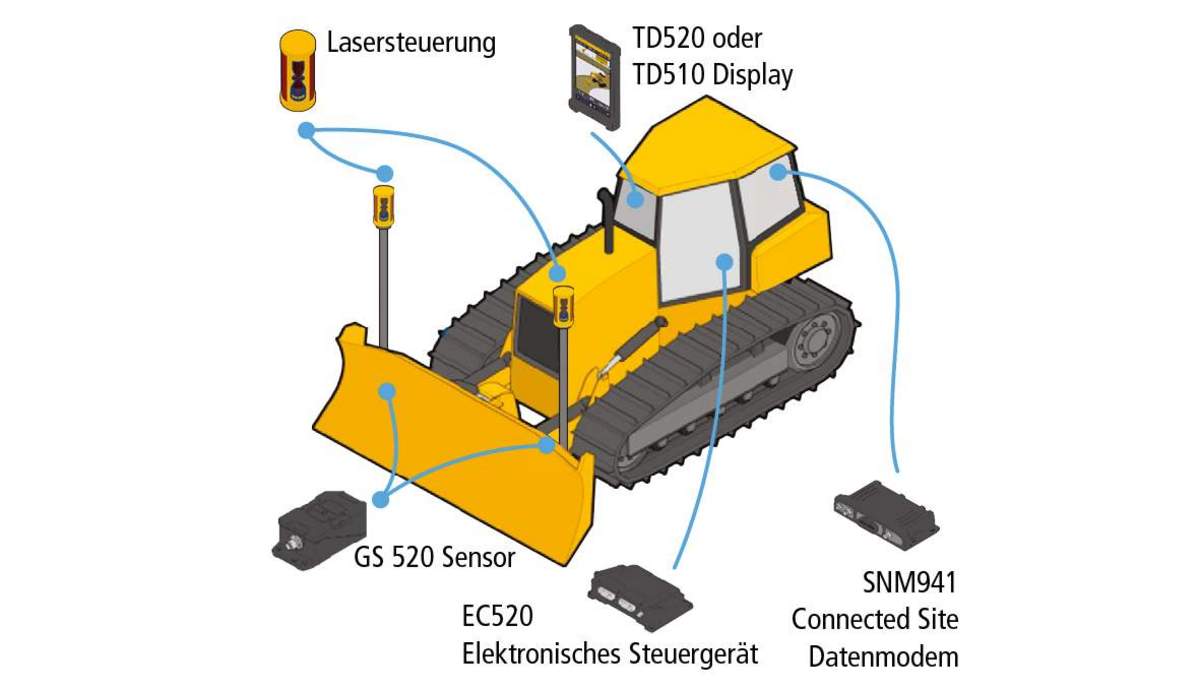

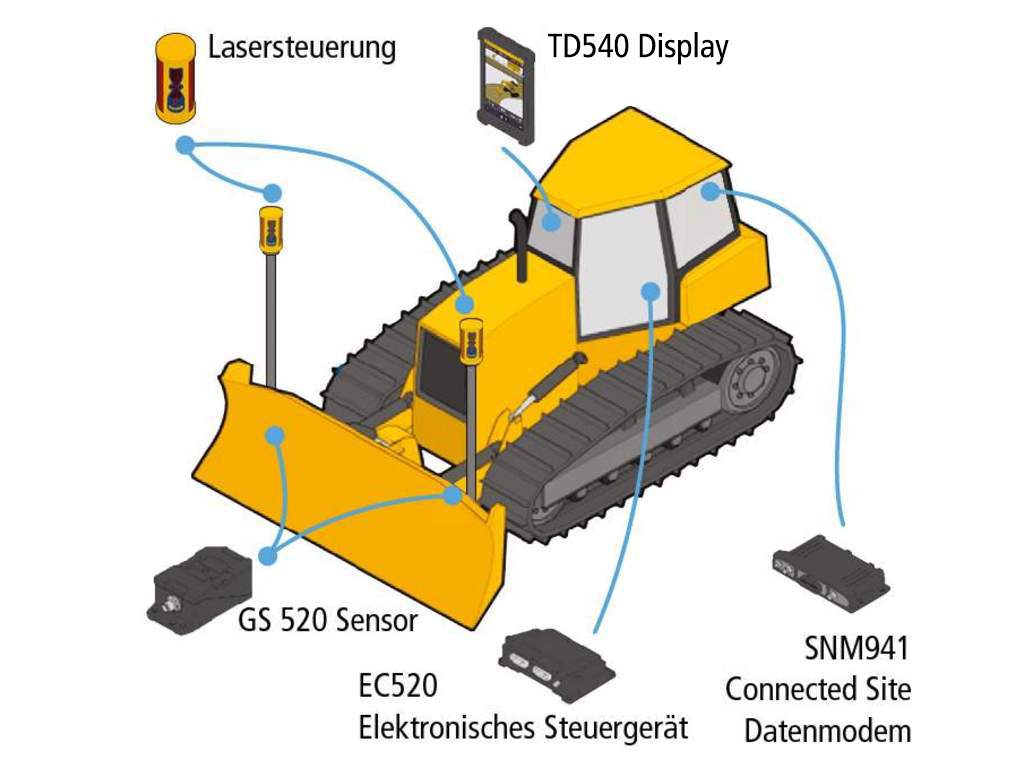

Ein Zwei-Neigungslaser gibt die Soll-Ebene vor, während zwei Laserempfänger auf dem Schild permanent die Ist-Höhe bzw. Ist-Neigung übermitteln. Anhand der Werte wird die Proportionalhydraulik automatisch gehoben/gesenkt.


Mit dem Absenden des Kontaktformulars erklären Sie sich damit einverstanden, dass Ihre persönlichen Daten zur Bearbeitung Ihres Anliegens verwendet werden (Weitere Informationen und Widerrufshinweise finden Sie in der Datenschutzerklärung).



Alle mit * gekennzeichneten Felder sind Pflichtfelder.



Die Einbindung von Positionierungstechnologie ermöglicht Ihnen zuverlässiges Arbeiten in nahezu absteckungsfreier Umgebung. Die Steuerung bietet im Erdbau Flexibilität bei hoher Genauigkeit und ständiger Kontrolle der Lage und Höhe. Die Steuerung vergleicht ständig die Position der Schildschneide mit dem Geländemodell und zeigt dem Bediener Position, Höhe und Querneigung sowie alle weiteren Informationen. Das GCS900 gibt es wahlweise mit automatischer Schildsteuerung.



Die gewünschte Geländekontur wird nach Möglichkeit in einem Arbeitsgang erstellt. Der klassische Vermessungsaufwand, langsames Heranarbeiten an die Endform sowie Nacharbeiten entfallen dann komplett.

GradeMax-Plus

Mit der GradeMax-Plus-Technologie und der Einbindung eines Inertialsensors ist Planieren in besonders hoher Geschwindigkeit möglich. GradeMax Plus erkennt Geschwindigkeitsänderungen und Richtungswechsel automatisch und ist geeignet für komplexe und schwierige Oberflächen.

Anwendungen

Das 3D-System eignet sich besonders für Planierarbeiten zur Herstellung einfacher und komplexer Geländekonturen.

  • Straßenbau
  • Straßenerhaltung
  • Gewinnungsindustrie
  • Banketten
  • Gräben und Böschungen
  • Land und Forstwirtschaft
  • Kurven
  • Klothoiden
  • Überhöhungen
  • Verziehungen
  • Gefällewechsel



Konfigurationen

Single GNSS

Der GPS-Empfänger MS992 misst permanent die dreidimensionale Position auf dem Schild mit einer Genauigkeit von ±2,5cm. Die Bedieneinheit im Führerhaus vergleicht permanent die Ist-Höhe mit der Soll-Höhe des digitalen Geländemodells.

Dual GNSS

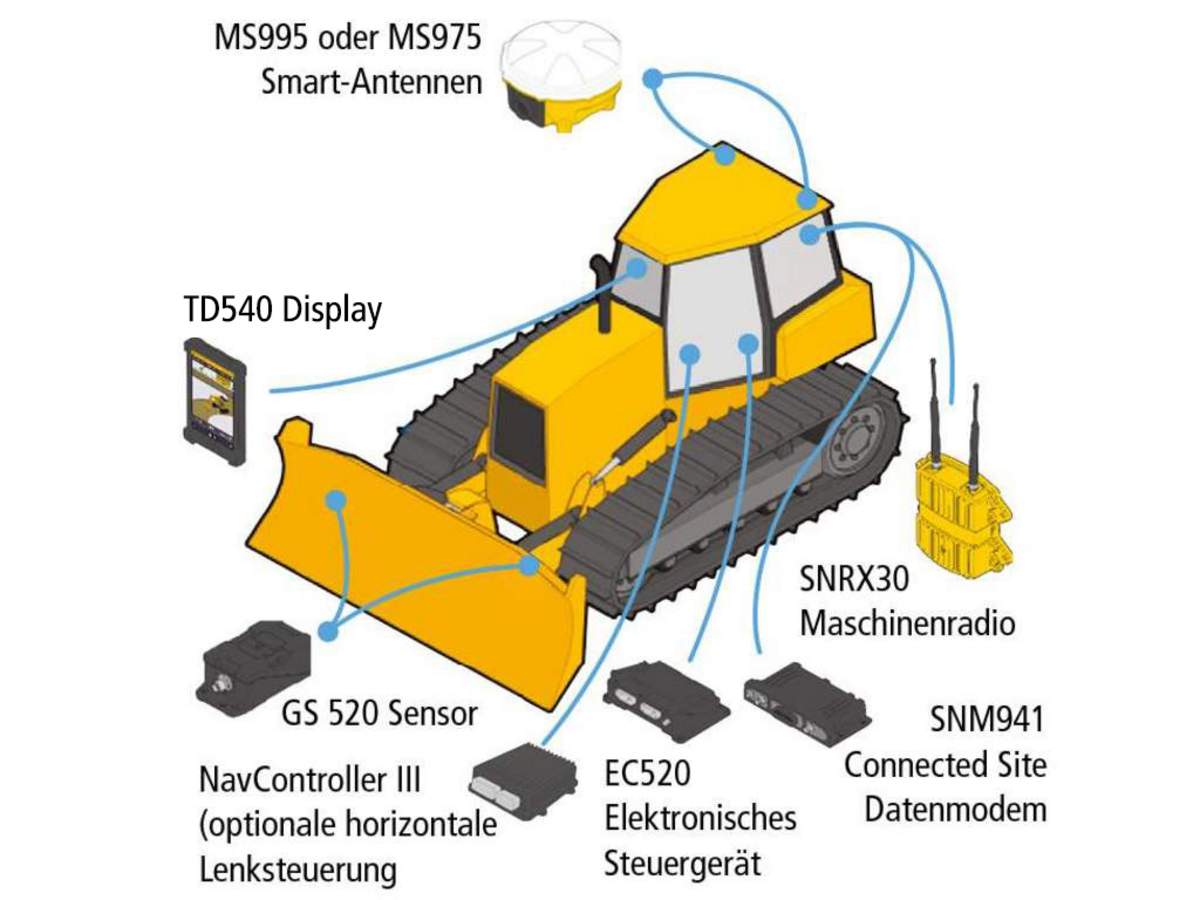

Die Dual-GPS Steuerung berechnet einen hochgenauen Raumvektor zwischen den beiden GPS-Empfängern und ermöglicht hierdurch eine schnellere und genauere Querneigungssteuerung des Schildes. Die automatische Schildsteuerung erfolgt bereits aus dem Stand, ohne das eine Anfahrt erforderlich ist.

Universal Totalstation

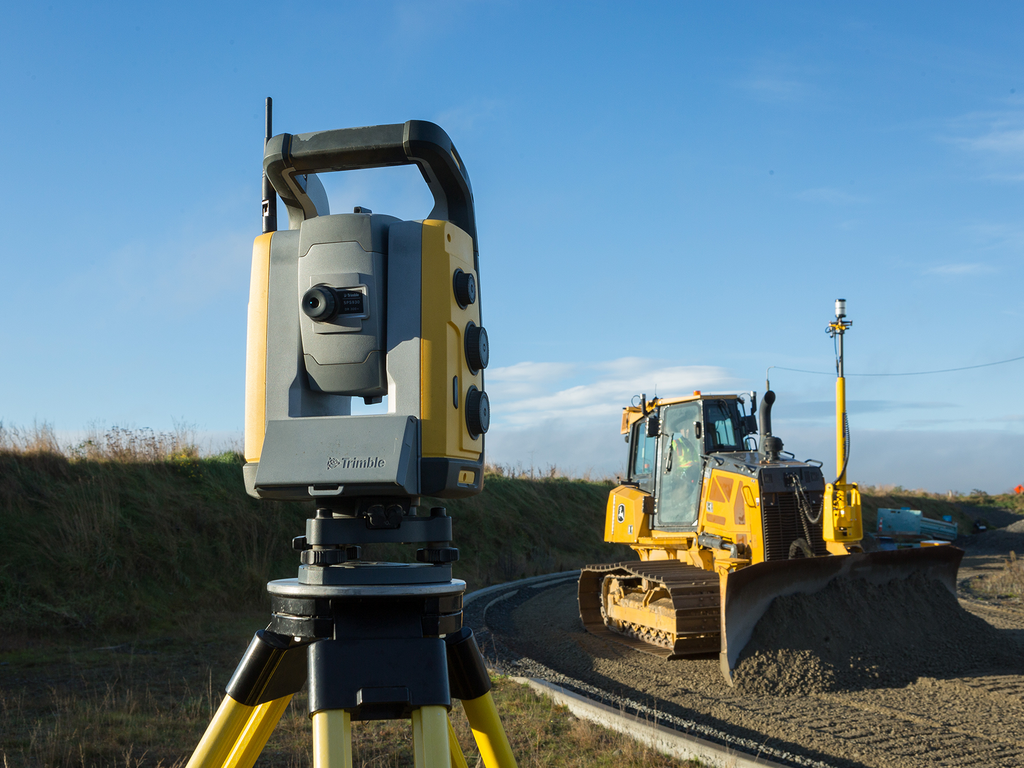

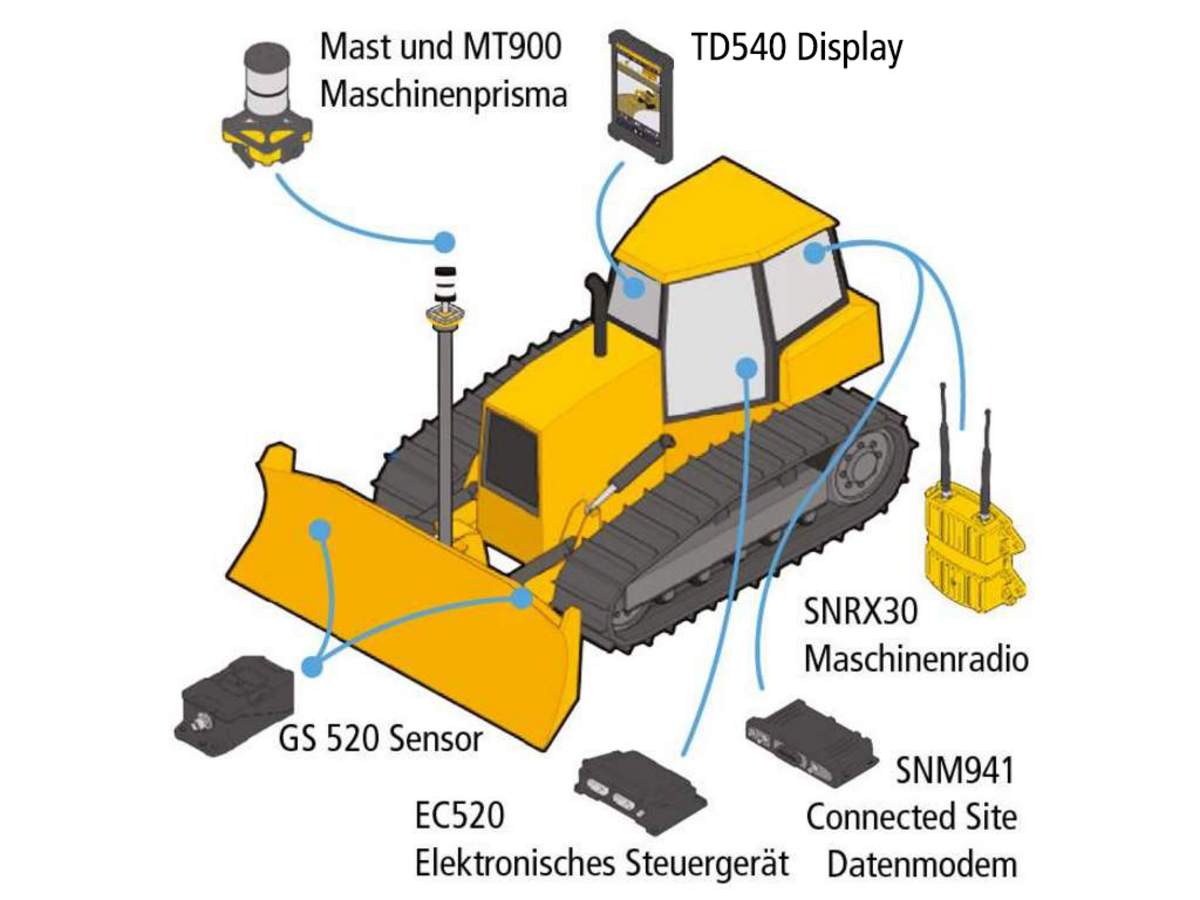

Die Positionierung mit der Totalstation garantiert höchste Genauigkeit bei der Oberflächenkontrolle und beim Materialeinbau und ist dort einsetzbar, wo der Satellitenempfang nicht möglich oder gestört ist (Innenstadtlagen, Abschirmung durch hohe Bäume, Tunnelbau, Schluchten, Gebirge, o.ä.). Die UTS-Totalstation misst permanent die dreidimensionale Position auf dem Schild mit einer Genauigkeit von bis zu ±15mm.

Komponenten


Mit dem Absenden des Kontaktformulars erklären Sie sich damit einverstanden, dass Ihre persönlichen Daten zur Bearbeitung Ihres Anliegens verwendet werden (Weitere Informationen und Widerrufshinweise finden Sie in der Datenschutzerklärung).



Alle mit * gekennzeichneten Felder sind Pflichtfelder.



GNSS-Steuerung ohne Masten

Die Maschinensteuerungsplattform Trimble Earthworks für Dozer ermöglicht ein größeres Arbeitspensum in kürzerer Zeit bei höchster Präzision. Durch die Montage der Satellitenempfänger auf dem Dach hat der Fahrer immer ein freies Sichtfeld. Darüber hinaus wird er bei Arbeiten auf engem Raum nicht durch Masten behindert und nach oben in der Bewegung des Schildes eingeschränkt. Mit der neuen Konfiguration sind die wertvollen Empfänger jetzt besser geschützt und sie können bei einem Maschinenwechsel deutlich einfacher ausgebaut und wieder installiert werden.

Intuitive Software, robuste Hardware

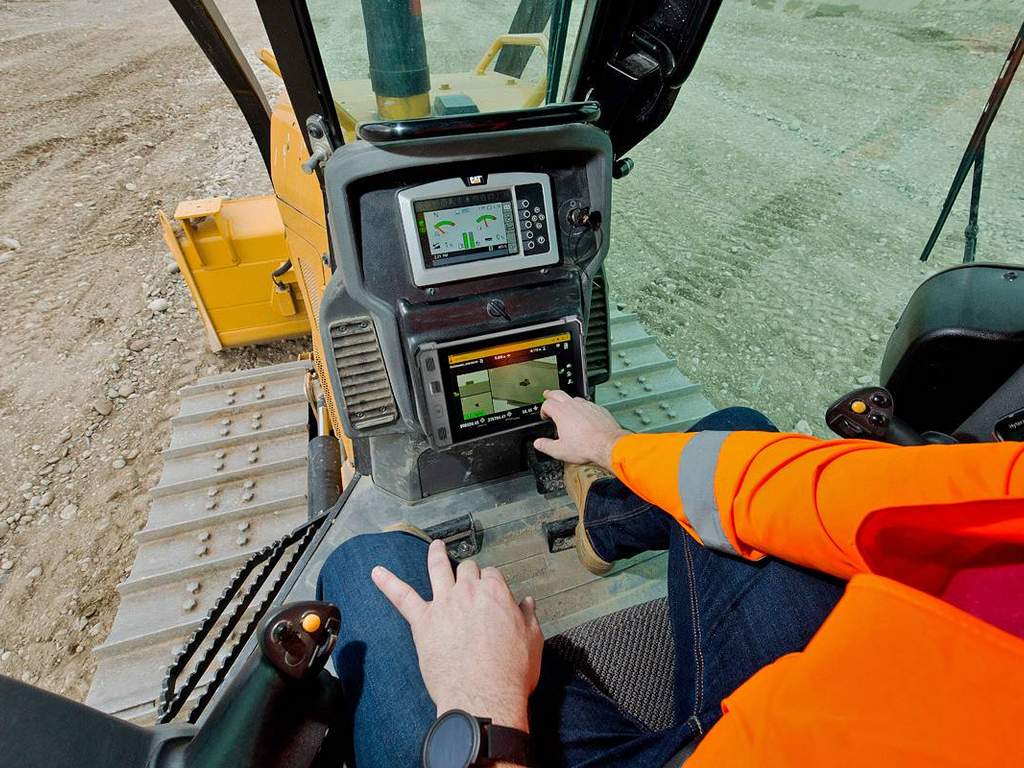

Die Trimble Earthworks Grade Control App läuft auf dem neuen 10-Zoll (25,7 Zentimeter) Trimble TD520 Touchscreen Android Display. Die Software wurde in Zusammenarbeit mit Anwendern von Maschinensteuerungssystemen  weltweit entwickelt. Das Ergebnis ist eine anwenderoptimierte Benutzeroberfläche, mit der der Fahrer eine maximale Arbeitsleistung seiner Maschine erreicht.

Erdarbeiten mit der Earthworks App lassen sich leicht im laufenden Betrieb erlernen. Die App bietet farbige 3D-Grafiken, natürliche Interaktionen, Gestensteuerung und intuitiv erlernbare Funktionen. Mit frei wählbaren und konfigurierbaren Ansichten kann die Oberfläche an die Anforderungen des Fahrers optimal angepasst werden.  Der Anwender kann jeweils die Perspektiven wählen mit denen er am besten arbeiten kann und die höchste Produktivität erzielt.

Earthworks Dozer-Automatik

Earthworks für Dozer ist ein vollautomatisiertes 3D-Steuerungssystem. Die Schildsteuerung von Trimble Earthworks für Dozer ermöglicht eine vollautomatisierte Steuerung der Längs- und Querneigung des Schildes. Der Fahrer muss sich nur noch um den Materialfluss kümmern und kann mit einer hohen Planiergenauigkeit arbeiten. Die gewünschte Geländekontur wird dann nach Möglichkeit in einem Arbeitsgang erstellt. Der klassische Vermessungsaufwand, langsames Heranarbeiten an die Endform sowie Nacharbeiten entfallen dann komplett.

Nachrüstbarkeit

Earthworks und die automatische Schildsteuerung können auch auf bestehenden Maschinen nachgerüstet werden.

Steuerungssystem GCS900: Support und Updates für weitere viele Jahre

Das bewährte Baumaschinensteuerungssystem GCS900 für Dozer bleibt weiterhin im Verkauf. Trimble und SITECH sichern für viele weitere Jahre Support und Updates für das GCS900 zu. Bauunternehmer, die sich noch nicht für die neue Plattform entscheiden möchten, können das bewährte GCS900 mit einer Upgrade-Option auf Earthworks erwerben.

Anwendungen

Das 3D-System eignet sich besonders für Planierarbeiten zur Herstellung komplexer Geländekonturen.

  • Straßenbau
  • Gräben und Böschungen
  • Kurven
  • Klothoiden
  • Überhöhungen
  • Verziehungen
  • Gefällewechsel

Komponenten

Electronic Controller EC520

Electronic Controller EC520

Die Recheneinheit ist vom Display getrennt, aber weiterhin auf der Maschine verbaut. Die Bedienung und Konfiguration erfolgt über die Earthworks App auf dem Android Display TD520 und der Oberwagensensor GS520 ist direkt in den EC520 integriert. Durch die 4 GB internen Speicher steht genug Kapazität für Maschinendaten und Entwürfe zur Verfügung. Benötigte Softwareupdates werden bequem über die Eartwhorks App auf dem TD520 installiert.

Touchscreen Android Display TD520

Touchscreen Android Display TD520

Das Touchscreen Android Display TD520 läuft mit dem Betriebssystem Android 6 und verfügt über 16 GB internen Speicher. Der 10,1" Touchscreen, mit einer Auflösung von 1920 x 1200 Pixel, ist auch bei Tageslicht sehr gut lesbar und 15% größer als der des CB460. Das verwendete Gorilla Glas und die die Rugged Schutzhülle sorgen für bestmöglichen Schutz.Auf der Rückseite des TD520 befindet sich eine 8 Pol Anschluss und die Stromversorgung erfolgt extern. Das TD520 verfügt über eine einjährige Hardwaregarantie.

Sensor GS520

Sensor GS520

Der GS520 ist ein neu entwickelter, schneller und stabiler 6 Achsen Gyrosensor mit einer Ausgaberate von 100Hz. Die Anbringung kann in jeder Orientierung durchgeführt werden und er ist ca. 1/3 kleiner als der AS450. Der GS520 ist beheizt und kann bis 1m Wassertiefe genutzt werden, auch Hammereinsätze stellen für den GS520 kein Problem dar.Ein M12 Anschluss befindet sich am Sensor und die Stromversorgung erfolgt über 9V - 32V DC. Derselbe Sensor GS520 wird in allen Maschinentypen (Bagger, Dozer, Grader,..) verbaut.


Mit dem Absenden des Kontaktformulars erklären Sie sich damit einverstanden, dass Ihre persönlichen Daten zur Bearbeitung Ihres Anliegens verwendet werden (Weitere Informationen und Widerrufshinweise finden Sie in der Datenschutzerklärung).



Alle mit * gekennzeichneten Felder sind Pflichtfelder.



Integrierbar mit

Vision Link

Mit VisionLink haben Sie ständig die Kontrolle über Ihr Projekt.Die 2D- und 3D-Projektüberwachung liefert Ihnen den Status jeder Maschine auf und außerhalb der Baustelle in Echtzeit und gibt Ihnen die Möglichkeit Probleme schnell zu beheben und Fertigstellungen präzise zu planen. weiterlesen »

Business Center HCE

Leistungsfähige Module helfen Ihnen, genaue, integrierte 3D-Modelle für Tief- und Straßenbauprojekte schnell und einfach zu erstellen. Treffen Sie bessere Entscheidungen, reduzieren Sie kostspielige Fehler und erhöhen Sie die Effizienz im Büro und auf der Baustelle. weiterlesen »

Video

Trimble GCS900: Grade Control Training

Mehr Videos »

Trimble Earthworks for Dozer

Mehr Videos »

Trimble Earthworks for Dozer: Dual GNSS

Mehr Videos »

Trimble Earthworks for Dozers: UI/UX

Mehr Videos »
