Praxis: Ortsumfahrung Taufkirchen (Vils) in durchgängig digitaler Bauweise

Als Bauherr beauftragte das Staatliche Bauamt Freising die Richard Schulz Tiefbau GmbH & Co. KG mit der Niederlassung Taufkirchen (Vils) mit den Erd- und Straßenbauarbeiten für die 5,4 km lange Stracke. Die zweispurige Planung führt durch hügeliges Gelände und beinhaltet 5 Kreuzungen und Einmündungen mit Anschlüssen an das weitere Straßennetz sowie 7 Brücken und drei Durchlässe zur Querung von Straßen und Bächen.

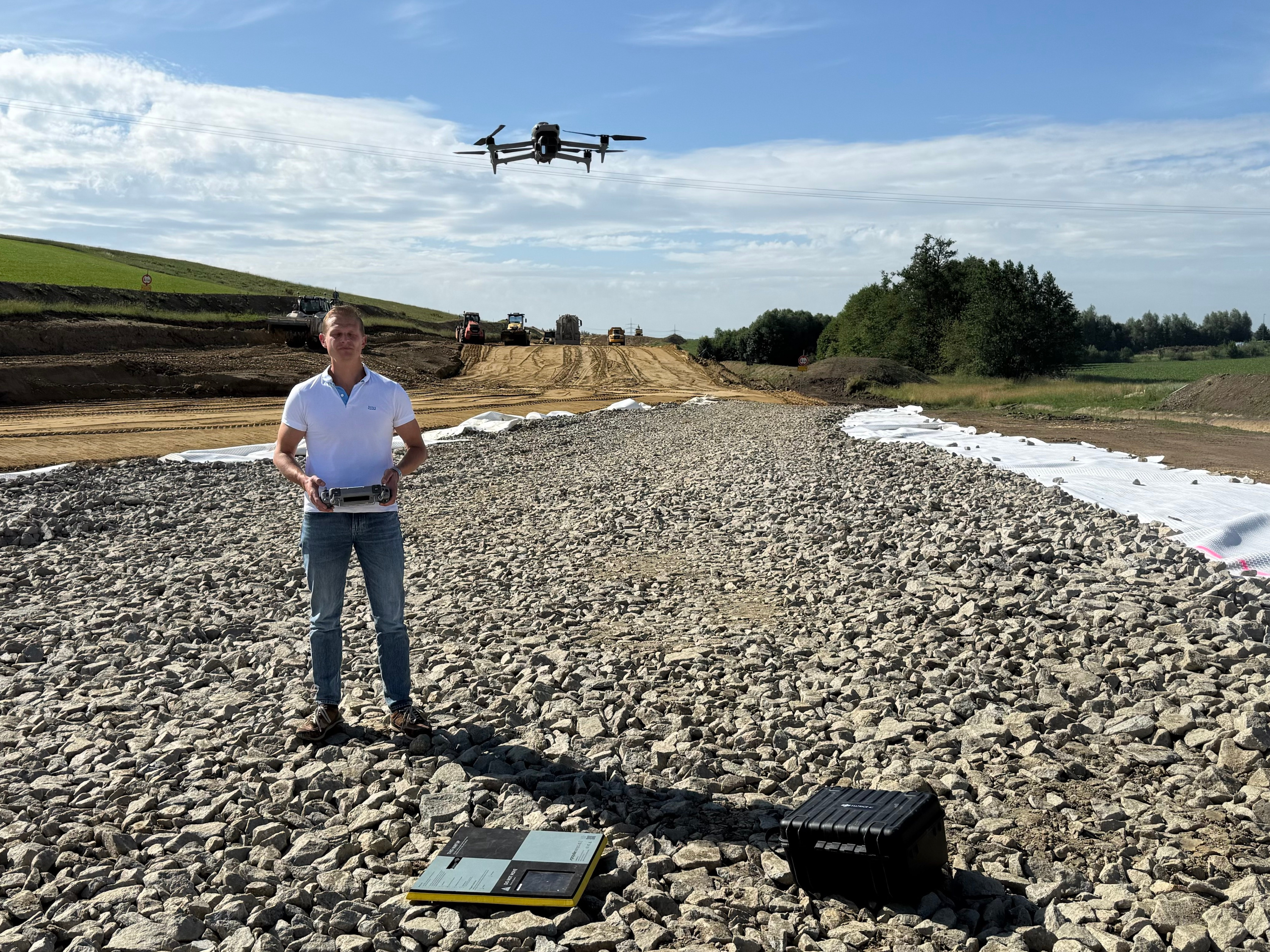

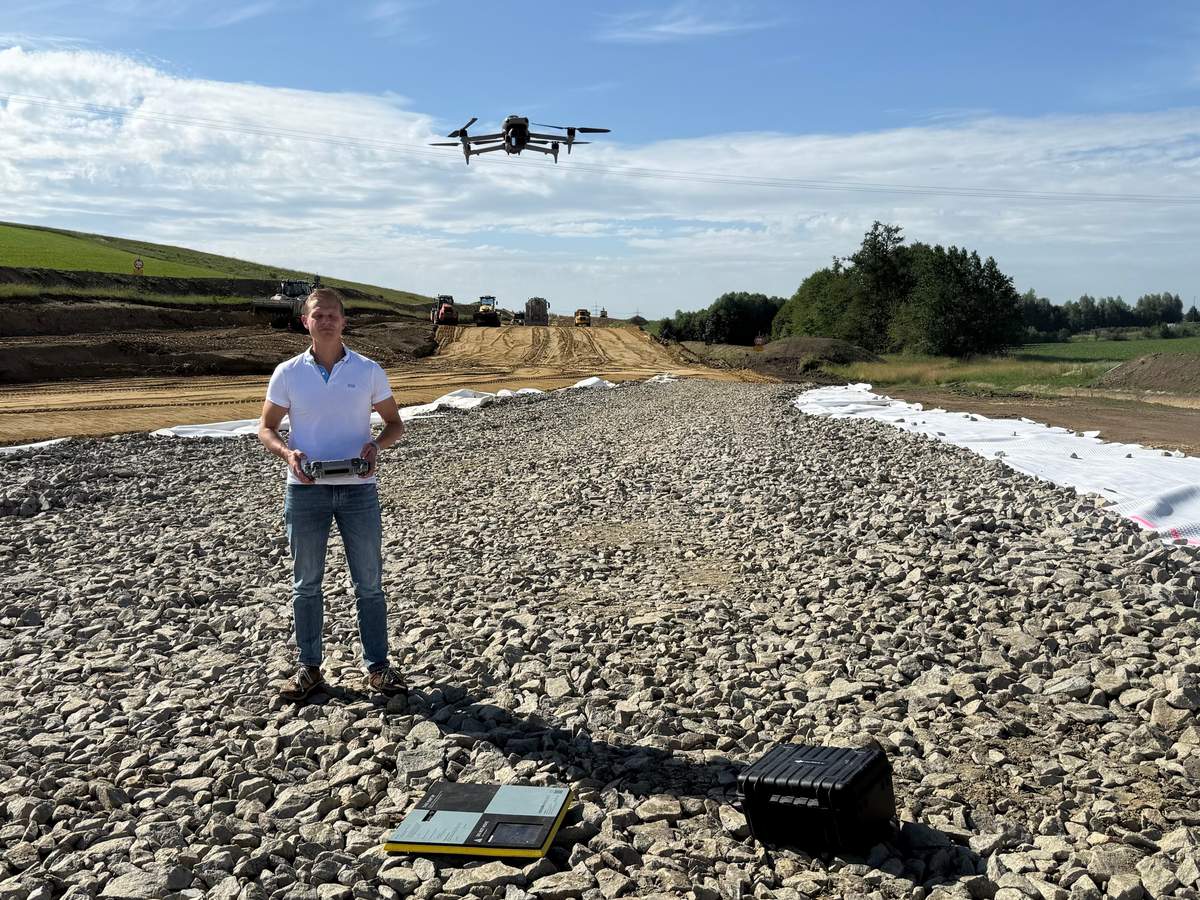

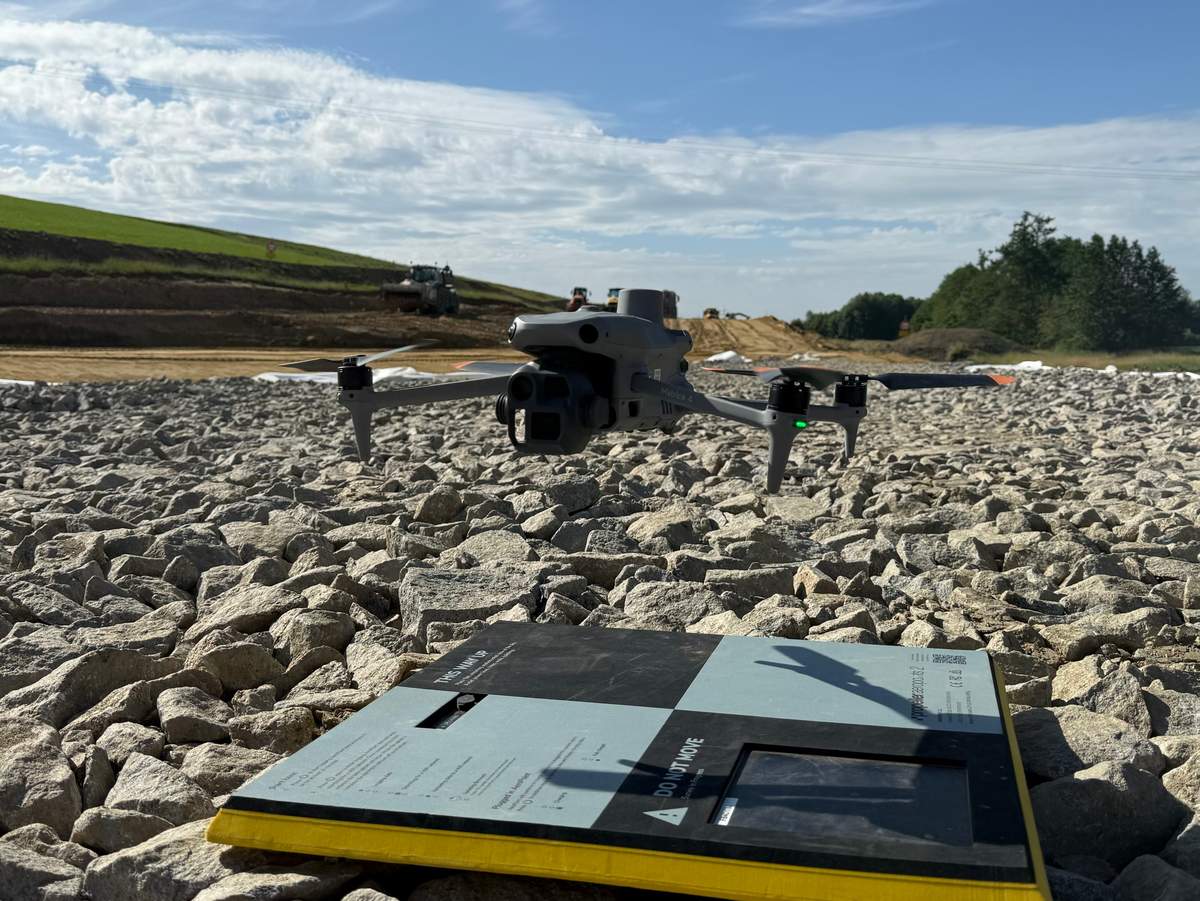

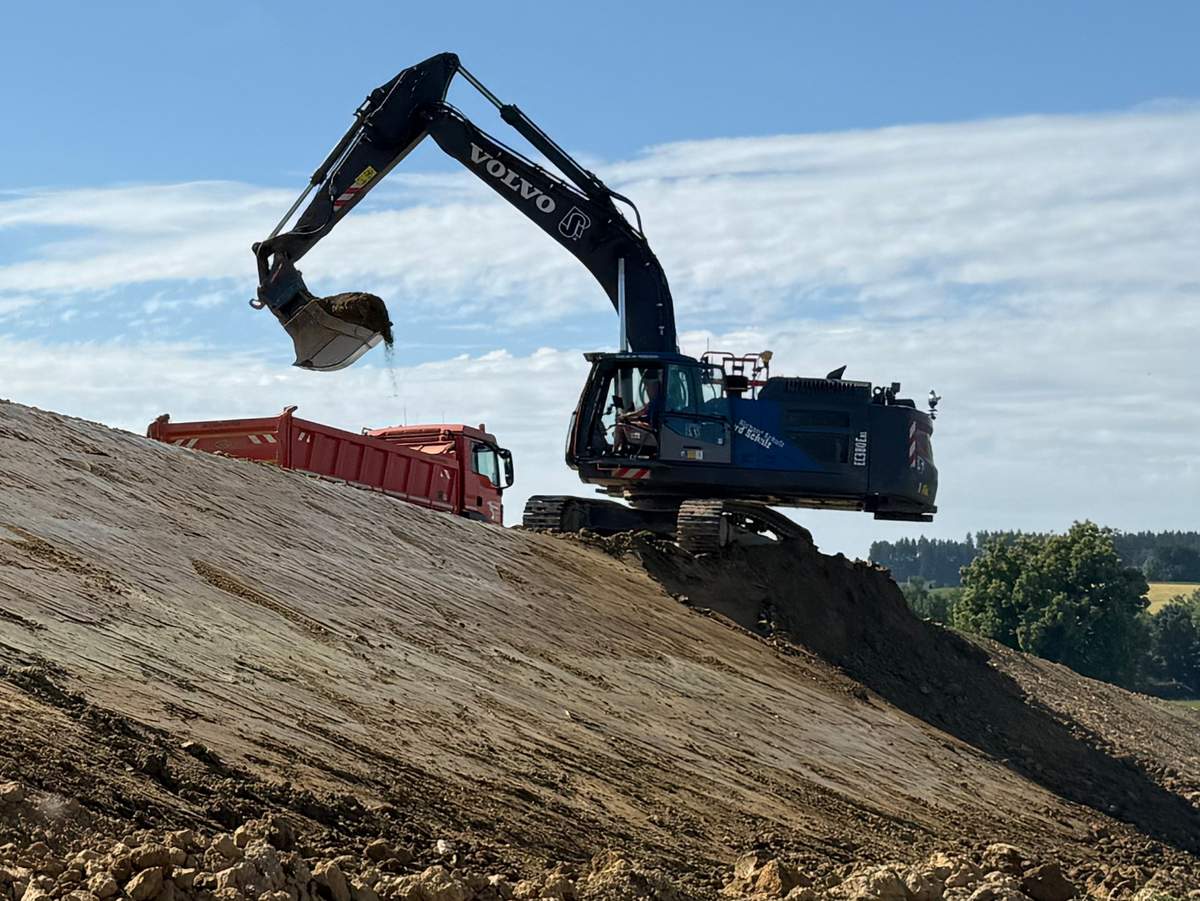

Zunächst hat Richard Schulz mit einer Drohne vom Typ DJI Matrice 4 Enterprise das Urgelände aufgenommen und mit der Drohnenplattform Propeller aus den georeferenzierten Bildern die Geländeprofile erstellt und anschließend mit Trimble Business Center die Daten für 3D-Maschinensteuerungen erzeugt. Für die anspruchsvollen Bauarbeiten setzt Richard Schulz eine gemischte Flotte verschiedener Hersteller aus Raupe, vier Kettenbaggern sowie zwei Mobilbaggern ein, sämtliche Maschinen sind mit Trimble Earthworks 3D Dual GNSS-Steuerungen mit Trimble MS796-Empfängern ausgestattet. Zusätzlich kommen ein Grader mit UTS-Steuerung für die Feinplanie und ein Minibagger mit Trimble Siteworks Machine Guidance zum Einsatz. Lage- und Höhenkontrollen werden sowohl mit der Drohne als auch GNSS-Rovern mit Trimble R780-Empfängern und Trimble TSC7-Feldrechnern durchgeführt. Über die eigene Basisstation mit einem Trimble R750-Empfänger werden allen Maschinen und Geräten auf der Baustelle Korrekturdaten zur Verfügung gestellt.

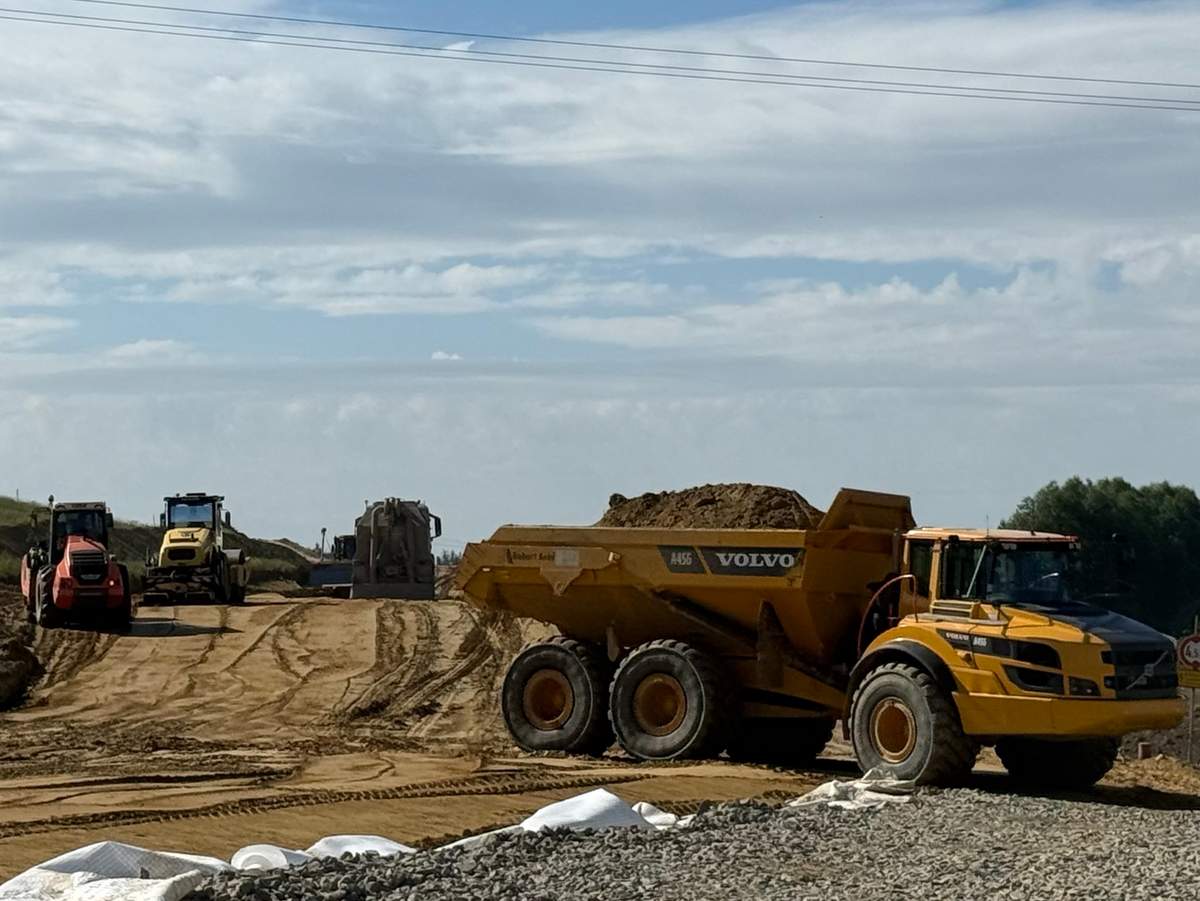

Trotz einiger Herausforderungen liegt Richard Schulz bisher gut im Zeitplan. Aufgrund der Streckenführung durch hügeliges Gelände mussten 0,5 Mio. m³ für den Massenausgleich bewegt werden, Torfboden über eine Strecke von 500 m wurde erst bei Beginn der Arbeiten entdeckt und muss entweder durch Bodenaustausch oder Vorbelastung bearbeitet werden, so dass der Untergrund tragfähig wird.

Fazit: Richard Schulz Tiefbau profitiert in diesem anspruchsvollen Straßenbauprojekt von der Beschleunigung der Vermessungsarbeiten durch die Drohnenvermessung und Verarbeitung der Daten über die Maschinensteuerungen bei Aushub und Einbau des Bodens und kann den Zeitplan trotz der herausfordernden Umstände einhalten. Mit rein analoger Arbeitsweise ohne digital integrierte Bauprozesse sind Projekte dieser Größenordnung und Komplexität kaum effizient umsetzbar. Richard Schulz Tiefbau profitiert an dieser Stelle von den kontinuierlichen Investitionen in die Digitalisierung und Vernetzung seiner Prozesse.
